Réparer un chargeur MagSafe

9 juin 2020

Il arrive très souvent que les chargeurs MagSafe vendus par Apple cassent et ne chargent plus. Ces pannes ont plusieurs origines, les principales sont :

• un court circuit dans le cordon. Cas le plus fréquent, cette panne se détecte par une détérioration du cordon à ses extrémités et par le fait que cette panne commence par être intermittente avant d'être définitive.
• une cassure de la connexion dans le cylindre des MagSafes 1 (T ou L). Sur les modèles en L, elle se détecte en faisant pivoter doucement sur le lui même le cordon tout en tenant le connecteur. Si le cordon tourne, c'est que la connexion à l'intérieur est cassée. Cette panne apparait également de façon intermittente.
• la casse du transformateur, cas fréquent sur les MagSafe 2 60W et surtout 85W. Aucune marque de détérioration n'apparait sur le cordon à ses extrémités et la panne apparait d'un seul coup.

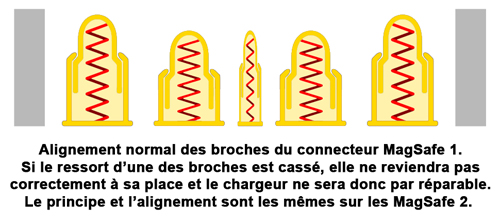

• la casse d'une des broches du connecteur, car celles-ci sont montés sur des petites ressorts qui cassent parfois.

Cet article apporte une solution à la première de ces pannes, dans le cas où le court circuit se situe à la sortie du transformateur (ou sur sa longueur dans le cas d'une morsure d'animal).

1^re étape : Couper le cordon

Coupez le cordon juste au-dessus du court-circuit à l'aide d'une pince coupante et retiré l'appendice.

2^e étape : Ouverture du chargeur

Nettoyez le chargeur avec de l'alcool ménager et une feuille d'essuie-tout. Munissez-vous d'une pince et introduisez les deux becs dans l'interstice du chargeur (sous son crochet supérieur). Écarter les deux becs de la pince avec suffisamment de force pour ouvrir le chargeur dont les deux coques sont soudées. Coupez les deux fils reliant le transformateur au passe-câble au ras de ce dernier.

3^e étape : Perçage du passe-câble

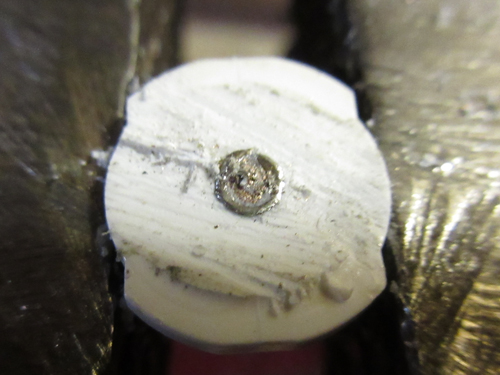

Afin de réutiliser le passe-câble d'origine, il est nécessaire de le percer. Pour cela, couper l'ergot intérieur emprisonnant les deux fils à l'aide d'une scie à métaux ou d'une disqueuse. Creusez à l'endroit découpé pour retirer la bague prisonnière du plastique qui enserrait le cordon. Retirez les restes du cordon du passe-câble et élargissez le trou à l'aide d'une lame de ciseau ou de couteau (faites très attention à ne pas vous blesser).

4^e étape : Renforcer le cordon sur toute sa longueur

Munissez-vous d'une gaine thermorétractable 4.8/2.4 mm de la même longueur que votre cordon, et faites-y rentrer ce dernier sur toute sa longueur (lubrifiez préalablement l'intérieur de la gaine). Chauffez en suite la gaine pour qu'elle s'y rétracte.

5^e étape : Ressouder le câble au chargeur

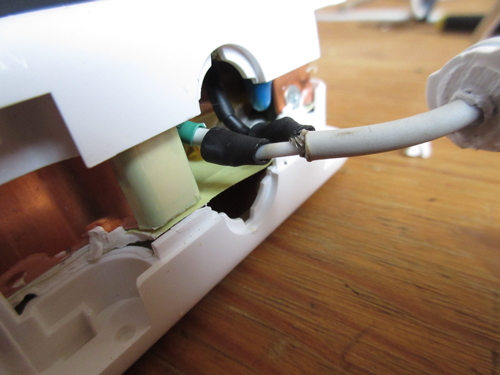

Faites passer le cordon dans le passe-câble (aidez-vous de lubrifiant au besoin). Dénudez le cordon ainsi que les deux fils à l'intérieur du chargeur. Étamez les fils du chargeur puis passez-y deux petits bouts de gaine thermorétractable qui serviront à protéger les soudures. Étamez les fils du cordon après avoir entortillé le câble en position de blindage. Soudez le fil blanc avec le fil blanc, puis le fil utilisé comme blindage extérieur dans le cordon au fil noir du chargeur.
ATTENTION à ne pas vous électrocuter lors de la vérification. Branchez le chargeur au MacBook, puis le chargeur à une prise électrique pour vérifier que tout fonctionne. Puis débranchez le chargeur de la prise, puis du MacBook.

6^e étape : Recoller/refermer le chargeur

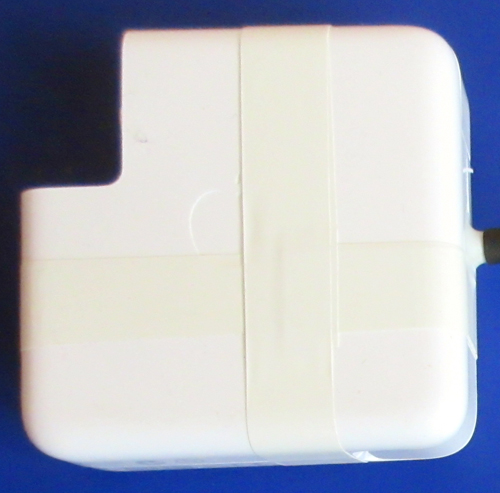

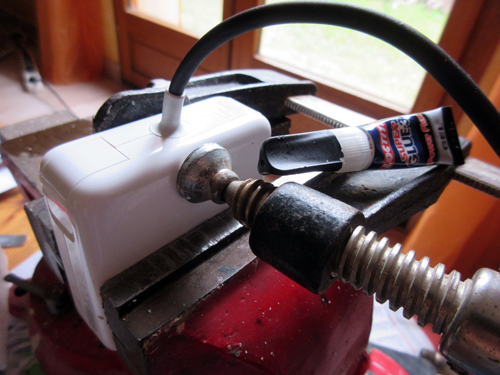

Faites chauffer des deux bouts de gaine thermo au-dessus des soudures pour les isoler, puis pour plus de sécurité, passez autour des fils du ruban d'électricien. Serrez un petit serflex juste avant le dénudage du cordon et faite remonter en buttée le passe-câble. Passez de la super-glue dans les fentes d'une des coques du chargeur, puis fermez-le après avoir fait rentrer le passe-câble dans son encoche et remis en place les crochets et leur ressort. Serrez à l'étau. Une fois le collage réalisé, enserrez le chargeur avec de la bande d'électricien pour sécuriser le collage.

7^e étape : Utilisez votre chargeur pendant encore dans nombreuses années
